korbs	Sujet du message: Branchement pompe gavage, quel relais utiliser ? Posté: 02 Avr 2014, 04:16
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Bonjour, recemment j'ai fais un swap d'un bloc 130 dans ma 115, ma 115 ne possede pas de pompe de gavage, j'en ai récupéré une hier, je voudrais savoir si c'est possible de la brancher sur le +apc du relais 109 ou si il me faut a tout prix un relais 167 et fusible 28 qui n'existent pas sur mon tableau. Merci d'avance pour votre aide et vos conseils. Dernière édition par korbs le 02 Avr 2014, 19:38, édité 1 fois.
Haut | Bas	Hors ligne Profil Garage Site Internet

Boubou	Sujet du message: Re: Branchement pompe gavage, relais 109 ou 167 ? Posté: 02 Avr 2014, 10:02
Modérateur Inscription: 29 Avr 2007, 15:16 Messages: 7571 Localisation: Sud Ouest Région: 40 Golf IV TDI 100 Basis de Mai 2001	Ça me dit quelque chose ça ! Hihi Je tiens au courant tatan des que j'ai plus d'infos
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, relais 109 ou 167 ? Posté: 02 Avr 2014, 18:42
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Yo zboub, le relais 53 pourrait faire l'affaire ?
Haut | Bas	Hors ligne Profil Garage Site Internet

Boubou	Sujet du message: Re: Branchement pompe gavage, relais 109 ou 167 ? Posté: 02 Avr 2014, 18:52
Modérateur Inscription: 29 Avr 2007, 15:16 Messages: 7571 Localisation: Sud Ouest Région: 40 Golf IV TDI 100 Basis de Mai 2001	Il faut que je regarde sur la mienne comment c'est câblé....
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, relais 109 ou 167 ? Posté: 02 Avr 2014, 18:59
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Je vais brancher la pompe de gavage sur le 2v apres contact a la borne 75x, proteger par un fusible de 20a, la masse au point de masse sous le volant, les 2 autres fils reprennent les anciens. Qu'est-ce que tu en penses, sans passer par un relais.
Haut | Bas	Hors ligne Profil Garage Site Internet

Guedin	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 02 Avr 2014, 19:58
J'passe tout mon temps ici Inscription: 30 Juil 2007, 22:03 Messages: 3275 Localisation: Collé dans mon Recaro Région: 88 Golf IV TDI 150 GTI Exclusive de Aoû 2001	Salut a tous, je voudrais pas dire de conneries mais si tu la branches sur le + après contact elle sera alimenté tout le temps, et je crois que d' origine elle est temporisé, elle ne s' enclenche que quelques secondes lorsque tu mets le contact... je vais regardez le schéma Elsawin et te le posterais au besoin...
Haut | Bas	Hors ligne Profil

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 02 Avr 2014, 20:03
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Salut guedin, Oui il me semble aussi, elle passe par le relais 167 ou 53 selon les modèles, moi je ne possede pas ce relais 167 ni le fusible 28 dans la boite a fusible....
Haut | Bas	Hors ligne Profil Garage Site Internet

Tatan974	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 12:18
Perfusé au Forum Inscription: 08 Juin 2011, 11:38 Messages: 2618 Localisation: Réunion, Saint Denis Région: DOM-TOM Golf IV TDI 100 Basis de Avr 2002	Si il existe un 12v moteur tournant sa serai vachement plus simple. Sa n'ora pas un fonctionnement OEM mais bon le plus important pour toi c'est que la pompe tourne quand le moteur tourne. A l'arret du moment que le filtre est plein c'est bon sa démarrera sans problème Peut-être que sur l'alternateur il y aurai sa ?
Haut | Bas	Hors ligne Profil Garage

Boubou	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 12:34
Modérateur Inscription: 29 Avr 2007, 15:16 Messages: 7571 Localisation: Sud Ouest Région: 40 Golf IV TDI 100 Basis de Mai 2001	Il faudrait que tu regarde l'alimentation des bougies de prechauf sur la pipe d'eau...il y a une alimentation en attente dans le caisson d'eau...il me semble que c'est un 12 seulement moteur tournant....pas sur.... mais c'est une piste en attendant.... Sinon je be vois pas le problème tu te sers de la sortie ecu moteur et ti lui colle un relais...comme ça fonctionnement OEM
Haut | Bas	Hors ligne Profil Garage

Tatan974	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 13:28

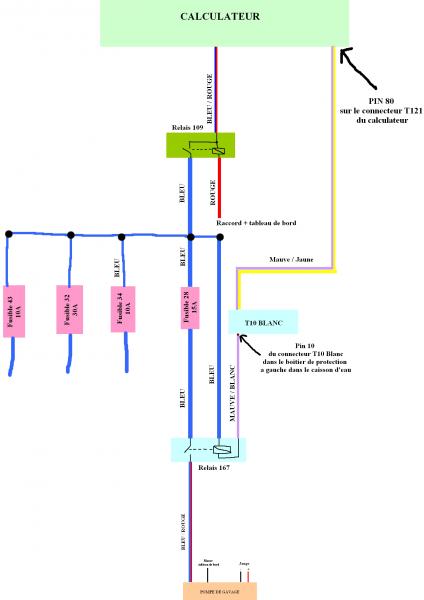

Perfusé au Forum Inscription: 08 Juin 2011, 11:38 Messages: 2618 Localisation: Réunion, Saint Denis Région: DOM-TOM Golf IV TDI 100 Basis de Avr 2002	Voila comment est cablé la pompe de gavage d'origine : Dernière édition par Tatan974 le 03 Avr 2014, 23:37, édité 1 fois.
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 13:35
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	tatan c'est quel relais entre le 100 et le 103 en bas de ton tableau ?
Haut | Bas	Hors ligne Profil Garage Site Internet

Tatan974	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 13:47
Perfusé au Forum Inscription: 08 Juin 2011, 11:38 Messages: 2618 Localisation: Réunion, Saint Denis Région: DOM-TOM Golf IV TDI 100 Basis de Avr 2002	de gauche a droite j'ai : 53 - 100 - 53 - 103
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 14:47
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	me manque un 53....
Haut | Bas	Hors ligne Profil Garage Site Internet

Guedin	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 15:42

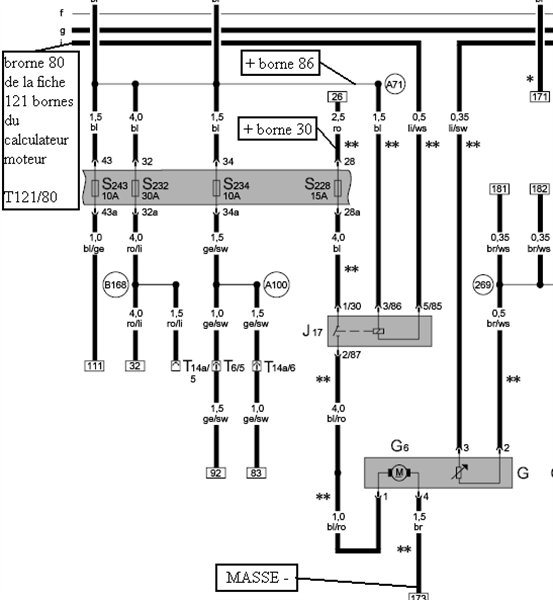

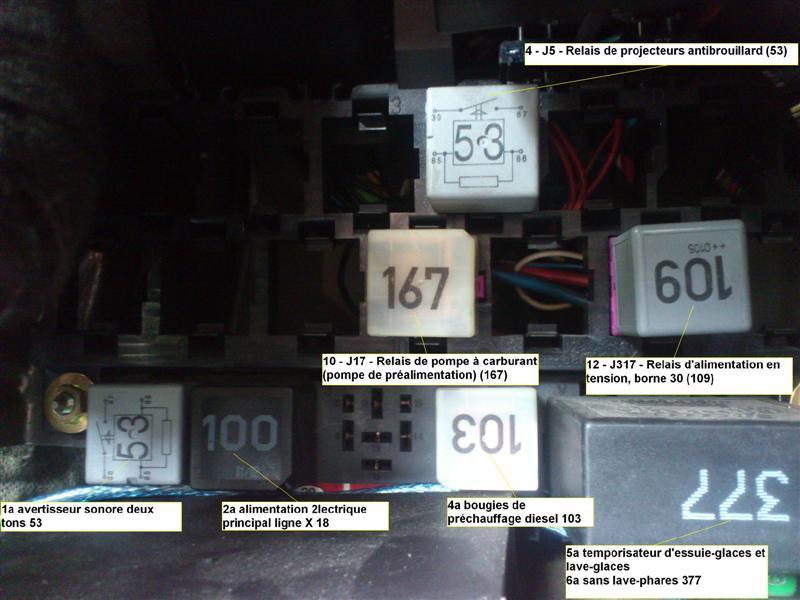

J'passe tout mon temps ici Inscription: 30 Juil 2007, 22:03 Messages: 3275 Localisation: Collé dans mon Recaro Région: 88 Golf IV TDI 150 GTI Exclusive de Aoû 2001	Salut a tous, voila le schéma d' origine: et le descriptif des relais: il vaut mieux faire la câblage d' origine pour commander le relais 167 par le calculateur moteur, car si la pompe est prévue pour fonctionner quelques secondes, je pense qu' elle risque de cramer rapidement si elle est alimentée en permanence...
Haut | Bas	Hors ligne Profil

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 16:21
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Merci guedin En fait c'est le schema du fusible 28 au relais 167 jusqu'à la pompe que j'ai du mal a Déterminer Entre le 100 et le 103 cet emplacement vide sur la photo a un relais 53 sur certaines, il sert a quoi ?
Haut | Bas	Hors ligne Profil Garage Site Internet

Guedin	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 16:48
J'passe tout mon temps ici Inscription: 30 Juil 2007, 22:03 Messages: 3275 Localisation: Collé dans mon Recaro Région: 88 Golf IV TDI 150 GTI Exclusive de Aoû 2001	J17 sur le schéma = relais 167
Haut | Bas	Hors ligne Profil

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 16:54
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Dsl j'avais mal lu le schema lol
Haut | Bas	Hors ligne Profil Garage Site Internet

Boubou	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 17:08
Modérateur Inscription: 29 Avr 2007, 15:16 Messages: 7571 Localisation: Sud Ouest Région: 40 Golf IV TDI 100 Basis de Mai 2001	Essais de patienter jusqu'à demain il me semble ne pas avoir de relais moi ! Lanil pleut lol donc demain
Haut | Bas	Hors ligne Profil Garage

Tatan974	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 17:34
Perfusé au Forum Inscription: 08 Juin 2011, 11:38 Messages: 2618 Localisation: Réunion, Saint Denis Région: DOM-TOM Golf IV TDI 100 Basis de Avr 2002	korbs a écrit: Merci guedin En fait c'est le schema du fusible 28 au relais 167 jusqu'à la pompe que j'ai du mal a Déterminer Entre le 100 et le 103 cet emplacement vide sur la photo a un relais 53 sur certaines, il sert a quoi ? Tu a tout sur mon schéma
Haut | Bas	Hors ligne Profil Garage

Tatan974	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 03 Avr 2014, 23:39
Perfusé au Forum Inscription: 08 Juin 2011, 11:38 Messages: 2618 Localisation: Réunion, Saint Denis Région: DOM-TOM Golf IV TDI 100 Basis de Avr 2002	j'ai édité mon schéma j'avais fait une grosse boulette Edit : Geudin j'avais pas vue que tu avait mit les légende sur ton schéma
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 08 Avr 2014, 11:15
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Guedin a écrit: Salut a tous, voila le schéma d' origine: et le descriptif des relais: il vaut mieux faire la câblage d' origine pour commander le relais 167 par le calculateur moteur, car si la pompe est prévue pour fonctionner quelques secondes, je pense qu' elle risque de cramer rapidement si elle est alimentée en permanence... Guedin quand tu parles de bornes, ca correspond a celles du relais ? y' a un rapport avec les bornes sous le tableau ? (75x, 30, etc..)
Haut | Bas	Hors ligne Profil Garage Site Internet

Guedin	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 08 Avr 2014, 15:23
J'passe tout mon temps ici Inscription: 30 Juil 2007, 22:03 Messages: 3275 Localisation: Collé dans mon Recaro Région: 88 Golf IV TDI 150 GTI Exclusive de Aoû 2001	Salut, oui borne 30 et 86 c' est les bornes sous le tableau de bord, et non pas celles du relais... sauf la borne 80, c' est la borne 80 de la fiche 121 bornes de la prise du calculateur moteur...
Haut | Bas	Hors ligne Profil

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 08 Avr 2014, 16:34
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Ou se trouve la borne 80 du calculo ?
Haut | Bas	Hors ligne Profil Garage Site Internet

Boubou	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 08 Avr 2014, 16:46
Modérateur Inscription: 29 Avr 2007, 15:16 Messages: 7571 Localisation: Sud Ouest Région: 40 Golf IV TDI 100 Basis de Mai 2001	En sortie 80 de la prise 121 broches du calculateur moteur
Haut | Bas	Hors ligne Profil Garage

korbs	Sujet du message: Re: Branchement pompe gavage, quel relais utiliser ? Posté: 08 Avr 2014, 17:09
Perfusé au Forum Inscription: 25 Jan 2009, 19:04 Messages: 2808 Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4 Région: DOM-TOM Golf IV TDI 130 GTI Exclusive de Juil 2001	Oui ok c'est dans la boite a eau ca non ? Si je la branche pas de suite ca va marcher quand meme ?
Haut | Bas	Hors ligne Profil Garage Site Internet
