HoT
MessagePosté: 04 Sep 2019, 18:24
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 08 Sep 2013, 13:53
Messages: 925
Localisation: Sud Ouest
Région: Europe

Golf IV TDI 115
GTI de Juin 2001
Hello

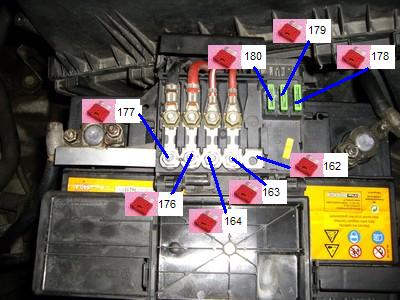

La photo des fusibles sur le support de la batterie n est plus dispo ,si un admin pouvait éventuellement réactualiser avec celle ci.. Merci





Dernière édition par HoT le 09 Sep 2019, 08:59, édité 1 fois.

Haut | Bas
Hors ligne Profil Garage
t3sman
MessagePosté: 04 Sep 2019, 18:59
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 14 Nov 2016, 22:13
Messages: 1685
Région: 66

Golf IV TDI 150
Sport + de Nov 2001
Haut | Bas
Hors ligne Profil
HoT
MessagePosté: 09 Sep 2019, 09:03
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 08 Sep 2013, 13:53
Messages: 925
Localisation: Sud Ouest
Région: Europe

Golf IV TDI 115
GTI de Juin 2001

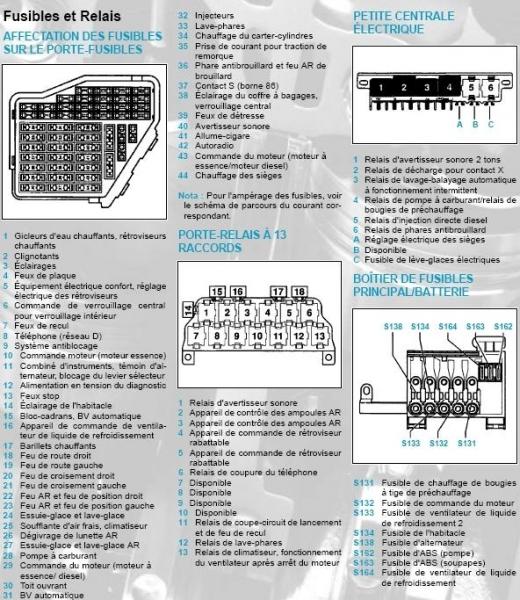

t3sman, ce n'est pas la fiche technique g4 mais de la s3..

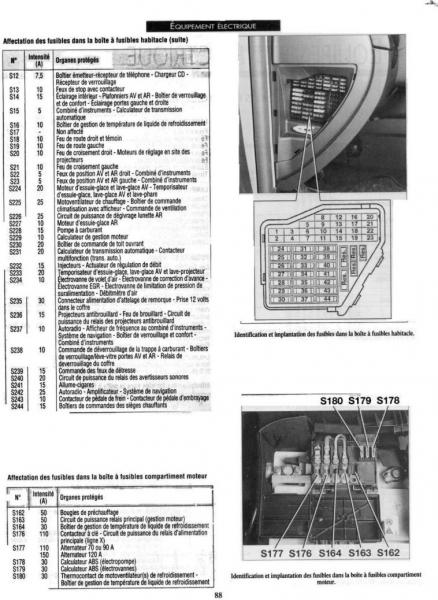

J ai ajouté la legende sur mon post ;)
Haut | Bas
Hors ligne Profil Garage
thierryprescillia62
MessagePosté: 20 Sep 2019, 13:10
Nouveau Membre
Nouveau Membre

Inscription: 11 Sep 2019, 07:27
Messages: 14
Région: 62

Golf IV TDI 90
Basis de Sep 1998
bonjour ,
je cherche l'emplacement du relais 103 ? sous le volant ?
le 103 gère bien le préchauffage des bougies ?

bonne journée
Haut | Bas
Hors ligne Profil
StoOnHead
MessagePosté: 20 Sep 2019, 13:49
Avatar de l’utilisateur
Modérateur
Modérateur

Inscription: 09 Nov 2016, 17:36
Messages: 8766
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Alex88p a écrit:

1 - disponible
2 - J398 - Relais pour moteur de déverrouillage à distance du hayon/capot de coffre (79) J546
- Calculateur de déverrouillage à distance du capot de coffre/hayon (407)
3 - disponible
4 - J5 - Relais de projecteurs antibrouillard (53)
5 - J453 - Calculateur de volant de direction multifonction (450)
6 - J453 - Calculateur de volant de direction multifonction (450)
7 - J508 - Relais de neutralisation des feux stop (206)
8 - J99 - Relais de dégivrage de rétroviseur extérieur (53) J541 - Relais de vanne de coupure
du liquide de refroidissement (53)
9 - J17 - Relais de pompe à carburant, transmission intégrale-moteur diesel, (53)
10 - J17 - Relais de pompe à carburant (pompe de préalimentation) (167)
11 - J226 - Relais de coupe-circuit de lancement et de feux de recul (175)
12 - J317 - Relais d'alimentation en tension, borne 30 (109)
13 - J151 - Relais de continuation de circulation du liquide de refroidissement (53)

A fusible thermique sièges avant chauffants
B fusible non affecté
C fusible thermique verrouillage centralisé lève glaces
D fusible non affecté
E fusible lève glaces ar
F système commodité alarme antivol système antidémarrage
G système commodité alarme antivol système antidémarrage

1a avertisseur sonore deux tons 53
2a alimentation 2lectrique principal ligne X 18
3a non affecté
4a pompe à essence 167
4a bougies de préchauffage diesel 103
5a temporisateur d'essuie-glaces et lave-glaces
6a sans lave-phares 377
6a avec lave-phares 378
6a avec détecteur de pluie 193


La réponse est dans un des tous premiers posts sur le sujet !! :heu:
Haut | Bas
Hors ligne Profil Garage
Sebtouran
MessagePosté: 27 Mai 2020, 20:45
Nouveau Membre
Nouveau Membre

Inscription: 08 Avr 2019, 18:06
Messages: 11
Région: 31

Autre Volkswagen Autre
Autre de Oct 2004
Bonjour, je cherche justement le calculateur J248 sur un touran 2004 pour faire un test de continuité des fils de la sonde température gasoil, si j'ai bien compris c'est dans le compteur de la voiture ? Et donc super galère ? J'ai le droit de mettre un lien vers un autre forum genre touranpassion ? Bon je tente j'espère que la modération ne me bannira pas :
https://www.touranpassion.com/forum/vie ... 65&t=28399
Si jamais quelqu'un a une méthode, je l'adulerai à distance...
Merci d'avance
Message modifié il s'agit du J248 et non du 285
Haut | Bas
Hors ligne Profil
Euchbarns
MessagePosté: 28 Sep 2020, 06:29
Nouveau Membre
Nouveau Membre

Inscription: 21 Sep 2020, 17:30
Messages: 4
Région: 59

Golf IV TDI 150
Sport + de Déc 2001
Bonjour,
J'ai mon fusible F15 de 5A qui grille instantanément dès que le met en place.
Quelqu'un saurait il me dire qu'est ce qui pourrait être en court circuit ?

Merci.
Haut | Bas
Hors ligne Profil
StoOnHead
MessagePosté: 28 Sep 2020, 07:59
Avatar de l’utilisateur
Modérateur
Modérateur

Inscription: 09 Nov 2016, 17:36
Messages: 8766
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Alex88p a écrit:
...F15 5A
G85 - Transmetteur d'angle de braquage
J217 - Calculateur de boîte automatique
J285 - Calculateur avec unité d'affichage dans le porte-instruments


Hello ! Je commencerai par chercher de ce côté ! Tu n'avais pas dit avoir un rapport d'erreur VCDS sur le G85 ? :?:
Haut | Bas
Hors ligne Profil Garage
Euchbarns
MessagePosté: 03 Oct 2020, 05:12
Nouveau Membre
Nouveau Membre

Inscription: 21 Sep 2020, 17:30
Messages: 4
Région: 59

Golf IV TDI 150
Sport + de Déc 2001
StoOnHead a écrit:
Alex88p a écrit:
...F15 5A
G85 - Transmetteur d'angle de braquage
J217 - Calculateur de boîte automatique
J285 - Calculateur avec unité d'affichage dans le porte-instruments


Hello ! Je commencerai par chercher de ce côté ! Tu n'avais pas dit avoir un rapport d'erreur VCDS sur le G85 ? :?:


Salut. Mon erreur G85 est absence de réponse. Normal car fusible hs donc capteur non alimenté
Haut | Bas
Hors ligne Profil
mario86
MessagePosté: 03 Oct 2021, 10:45
Nouveau Membre
Nouveau Membre

Inscription: 15 Sep 2021, 04:42
Messages: 5
Région: 86

Golf IV TDI 100
Confort de Nov 2003
Bonjour

En page 1 de ce topic il y avait un schéma indiquant la position physique des platines-relais (près de la batterie, sous le volant ...etc)
Le lien est mort et je n'arrive pas a trouver l'équivalent sur le reste du forum.

Le but c'est de ne pas a avoir a poser la question de la position d'un relais a chaque fois que je voudrai en contrôler un , le forum est suffisamment chargé comme ça.

Si quelqu'un peut re-poster ce schéma (ou indiquer ou il se trouve) ...

Merci
Haut | Bas
Hors ligne Profil
StoOnHead
MessagePosté: 03 Oct 2021, 12:42
Avatar de l’utilisateur
Modérateur
Modérateur

Inscription: 09 Nov 2016, 17:36
Messages: 8766
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
>>> Est-ce ce schéma que tu cherches ? <<<
Haut | Bas
Hors ligne Profil Garage
b-fast
MessagePosté: 07 Oct 2021, 21:46
Avatar de l’utilisateur
Nouveau Membre
Nouveau Membre

Inscription: 02 Oct 2021, 13:02
Messages: 2
Région: 90

Golf IV TDI 150
GTI de Juil 2002
Merci à tous pour les partages, ce sujet est une vraie mine d'or !
bfast
Haut | Bas
Hors ligne Profil
mario86
MessagePosté: 08 Oct 2021, 04:50
Nouveau Membre
Nouveau Membre

Inscription: 15 Sep 2021, 04:42
Messages: 5
Région: 86

Golf IV TDI 100
Confort de Nov 2003
StoOnHead a écrit:
>>> Est-ce ce schéma que tu cherches ? <<<


D'abord, merci pour ta réponse.
Non celui-ci je l'ai vu mais je n'arrive pas a faire la correspondance entre les différentes infos, par exemple :
je cherche le relais J5 dans le tableau posté ci dessus (Alex88p cité par StoOnHead) :

4 - J5 - Relais de projecteurs antibrouillard (53)

Dans le schéma dont tu parle (posté par t3sman ci dessus) je cherche un relais a l'emplacement 4 , j'en vois deux possibles :
--dans le porte relais a 13 raccords mais le libellé est : "appareil de commande de rétroviseur rabatable"
--dans la platine "petite centrale électrique" mais le libellé est "relais de pompe a carburant et bougies de préchauffage"

Donc déjà je n'arrive pas a comprendre cette ligne :
4 - J5 - Relais de projecteurs antibrouillard (53)

4 : emplacement du relais sur une platine mais laquelle ??
J5 : nom du relais ????
53 : nom du relais dans vagcom ?????????
Haut | Bas
Hors ligne Profil
tchouki85
MessagePosté: 08 Oct 2021, 07:30
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 14266
Région: 85

Golf IV TDI 130
Basis de Mai 2001
C’est le 6 sur la petite centrale électrique qu’à poster t3sman
Haut | Bas
Hors ligne Profil Garage
mario86
MessagePosté: 08 Oct 2021, 08:16
Nouveau Membre
Nouveau Membre

Inscription: 15 Sep 2021, 04:42
Messages: 5
Région: 86

Golf IV TDI 100
Confort de Nov 2003
tchouki85 a écrit:
C’est le 6 sur la petite centrale électrique qu’à poster t3sman


Merci tchouki85, mais alors a quoi correspond "4 - J5 - Relais de projecteurs antibrouillard (53)" ?? y'a pas de 6 là dedans !!
Haut | Bas
Hors ligne Profil
tchouki85
MessagePosté: 08 Oct 2021, 10:10
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 14266
Région: 85

Golf IV TDI 130
Basis de Mai 2001
T’occupe pas du premier post car il n’y a plus le schéma pour illustrer le "4"
Mais regarde le poste de t3sman juste au dessus
Haut | Bas
Hors ligne Profil Garage
Celcius
MessagePosté: 07 Mai 2023, 14:22
Nouveau Membre
Nouveau Membre

Inscription: 02 Mai 2023, 06:38
Messages: 5
Région: 10

Golf IV TDI 100
Confort + de Juil 2002
Bonjour , j'ai un problème de climatisation sur ma golf tdi 100 . Elle est équipée du climatronic .J'ai fais recharger la clim en fréon , il n y a pas de fuite sur le circuit , mais le compresseur ne se met pas en route , le ventilo tourne bien des que je met en marche la clim , j'ai pas l'impression d'entendre un clac comme j'ai pu voir sur les différents post , mais je ne sais pas exactement où se situe le relais qui correspond à la clim . J'ai regardé les fusibles dans la boîte à gauche du volant , ceux au dessus de la batterie, ils sont tous bons . J'ai vu qu'il y aurait des relais sous la batterie , faut il la démonter ainsi que son support ? Et un relai aussi sous le phare conducteur ? Je sèche un peu pourtant j'ai fais des recherches. Quelqu'un pour m'aider s'il vous plaît ? Merci d'avance
Haut | Bas
Hors ligne Profil
Celcius
MessagePosté: 14 Juil 2023, 18:30
Nouveau Membre
Nouveau Membre

Inscription: 02 Mai 2023, 06:38
Messages: 5
Région: 10

Golf IV TDI 100
Confort + de Juil 2002
Personne ?
Haut | Bas
Hors ligne Profil
StoOnHead
MessagePosté: 14 Juil 2023, 18:54
Avatar de l’utilisateur
Modérateur
Modérateur

Inscription: 09 Nov 2016, 17:36
Messages: 8766
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Salut ! Oui, le relais de chasse se situe sous la batterie, sous son support.
Et si tu nous présentait ta Golf dans la section correspondante à ta motorisation ? On aime bien voir de nouvelles Golf ici! :mrgreen:
Haut | Bas
Hors ligne Profil Garage
tchouki85
MessagePosté: 14 Juil 2023, 19:05
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 14266
Région: 85

Golf IV TDI 130
Basis de Mai 2001
Celcius a écrit:
Personne ?

Ton garage :?: :?:? pourquoi veux-tu qu’on te répond ?vu que ma maman m’interdit de parlé à des inconnus :capi: :capi:
Haut | Bas
Hors ligne Profil Garage
Celcius
MessagePosté: 15 Juil 2023, 12:08
Nouveau Membre
Nouveau Membre

Inscription: 02 Mai 2023, 06:38
Messages: 5
Région: 10

Golf IV TDI 100
Confort + de Juil 2002
J avais fais ma présentation pourtant... :mrgreen:
Haut | Bas
Hors ligne Profil
StoOnHead
MessagePosté: 15 Juil 2023, 12:25
Avatar de l’utilisateur
Modérateur
Modérateur

Inscription: 09 Nov 2016, 17:36
Messages: 8766
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Celcius a écrit:
J avais fais ma présentation pourtant... :mrgreen:


Oui, la présentation pour valider ton inscription au forum... Il te reste à ouvrir ton garage et nous présenter ta Golf, avec un rapide historique et quelques photos ! :mrgreen:
Haut | Bas
Hors ligne Profil Garage
Celcius
MessagePosté: 15 Juil 2023, 15:19
Nouveau Membre
Nouveau Membre

Inscription: 02 Mai 2023, 06:38
Messages: 5
Région: 10

Golf IV TDI 100
Confort + de Juil 2002
D'accord , merci de ta réponse je fais ça
Haut | Bas
Hors ligne Profil
Rorogolf4
MessagePosté: 17 Mar 2024, 09:44
Nouveau Membre
Nouveau Membre

Inscription: 15 Oct 2022, 20:00
Messages: 12
Région: 25

Golf IV Variant TDI 130
Sport + de Oct 2002
Bonjour à tous

J’espère être sur le bon tropic car mon soucis et en lien avec la boîte à fusible habitacle

Mon problème étant qu’un jour en démontant ma boîte à fufu habitacle pour raccorder mon régulateur
J’ai trouvé un câble se promenant seul derrière et je ne sais pas où il se branche

Sachant que je n’ai pas de lumières à l intérieur sauf boite à gants ( module de porte déjà changer par du neuf )

Voici une photo du câble

Le rouge et blanc avec le scotch Electro rouge

En attente d’info bonne journée à tous
Haut | Bas
Hors ligne Profil
MOF
MessagePosté: 17 Mar 2024, 10:53
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 06 Mai 2011, 22:22
Messages: 10252
Région: 63

Golf IV 1.6 16v
Confort + de Jan 2002
Rorogolf4 a écrit:
Bonjour à tous

J’espère être sur le bon tropic car mon soucis et en lien avec la boîte à fusible habitacle

Mon problème étant qu’un jour en démontant ma boîte à fufu habitacle pour raccorder mon régulateur
J’ai trouvé un câble se promenant seul derrière et je ne sais pas où il se branche

Sachant que je n’ai pas de lumières à l intérieur sauf boite à gants ( module de porte déjà changer par du neuf )

Voici une photo du câble

Le rouge et blanc avec le scotch Electro rouge

En attente d’info bonne journée à tous



Tu as oublié la photo je pense…
Haut | Bas
Hors ligne Profil Garage
Afficher les messages postés depuis:  Trier par
Répondre  Nouveau topic  Page 11 sur 12
  [ 279 messages ]  Aller à la page Précédente  1 ... 8, 9, 10, 11, 12  Suivante

Index du forum » Technique » Problèmes Electriques ou Electroniques

Heures au format UTC + 1 heure [ Heure d’été ]

Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 19 invités

Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages

Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
phpBB SEO
Cookies - CGU
[ Time : 0.262s | 20 Queries | GZIP : Off ]
